大方雙梁橋式起重機的構造及傳動原理

發表時間:2023-09-21 12:55

        雙梁橋式起重機使用性能,結構簡單,重量輕,可以信賴運行高效率,可以滿足不同工作狀況。能夠減少工業廠房的總體項目投資、提高工作效率、減少維護費用、節約經營能耗,以下是大方起重機公司小編為大家整理的相關信息。

  一、雙梁橋式起重機的結構

  1.電纜橋架:由二根承重梁和二根端梁及走臺和護欄等零部件所組成的。其結構類型主要有兩種:箱型總和桁架結構的;

  2.大車運作組織:由電動機、制動系統、減速器、聯軸器、轉動軸、角型軸承座、車轱轆等零部件構成;

  3.起重吊裝小車:由小車架、起升機構和小車運作組織所組成的;

  4.起升機構由電動機、制動系統、轉動軸、聯軸器、減速器、滾筒、定滑輪和鍍鋅鋼絲繩等零部件所組成的。分為單制動系統或雙制動系統;

  5.司機室:起重設備作業者上班的地方。里邊配有控制系統(聯動臺或凸輪控制器)、配電設備維護箱、數據信號設備及照明燈具。機艙門關掉好以后,起重設備才可以啟動。以免車?yán)镉行┤斯ぷ髦谢蛉诉€沒有進到司機室時就開車,導致安全事故。

  二、雙梁橋式起重機的傳動原理

  平臂通用性起重機健身運動,是通過大車的豎向、小車的縱向及起重吊鉤的上下三種健身運動所組成的。

  1.起吊全面的傳動系統:起升機構的動力源,是通過電動機傳出,經傳動齒輪聯軸器、賠償軸、制動輪聯軸器,將驅動力傳達給減速器高速軸承端蓋,并且經過減速器把電動機高轉數降到所需的轉數以后,由減速器低速檔軸導出,經滾筒里的內齒圈,把驅動力傳達給卷筒組,然后通過鍍鋅鋼絲繩和動滑輪是起重吊鉤開展調節,進而實現調節重物的目地;

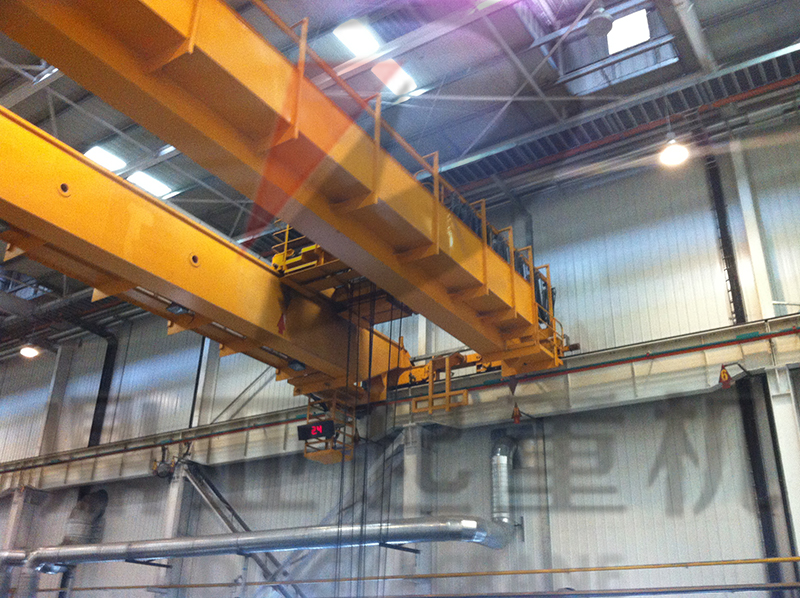

大方雙梁橋式起重機

  2.起重吊裝小車運維系統的傳動系統:驅動力由電動機傳出,經制動輪聯軸器、賠償軸、半齒聯軸器,將驅動力傳達給立柱式三級減速器高速軸承端蓋,并且經過立柱式三級減速器把電動機高轉數降到所需的轉數以后,由減速器低速檔軸導出,也通過半齒聯軸器、賠償軸、半齒聯軸器與小車積極車輪軸連接,從而推動了小車主動車輪的旋轉,進行小車的橫著運輸重物的目地;

  3.大車運維系統的傳動系統:驅動力由電動機傳出,經制動輪聯軸器、賠償軸和半齒聯軸器將驅動力傳達給減速器高速軸承端蓋,并且經過減速器把電動機高轉數降到所需的轉數以后,由減速器低速檔軸導出,又經全齒聯軸器與大車積極車輪軸連接,從而推動了大車主動車輪的旋轉,進行電纜橋架豎向吊裝重物的目地。大車的兩邊傳動機構是一樣的。

  雙梁橋式起重機鋼結構建筑設計有效、結構調整、合乎規范標準,達到抗壓強度、強度剛度可靠性的規定。我的分享會讓大家對大方雙梁橋式起重機有了更深刻的掌握
